SPRAYING SYSTEMS

噴霧夾角	不同距離(從噴嘴口算起)下的理論覆蓋範圍(厘米)
噴霧夾角	5	10	15	20	25	30	40	50	60	70	80	100
5°	0.4	0.9	1.3	1.8	2.2	2.6	3.5	4.4	5.2	6.1	7.0	8.7
10°	0.9	1.8	2.6	3.5	4.4	5.3	7.0	8.8	10.5	12.3	14.0	17.5
15°	1.3	2.6	4.0	5.3	6.6	7.9	10.5	13.2	15.8	18.4	21.1	26.3
20°	1.8	3.5	5.3	7.1	8.8	10.6	14.1	17.6	21.2	24.7	28.2	35.3
25°	2.2	4.4	6.7	8.9	11.1	13.3	17.7	22.2	26.6	31.0	35.5	44.3
30°	2.7	5.4	8.0	10.7	13.4	16.1	21.4	26.8	32.2	37.5	42.9	53.6
35°	3.2	6.3	9.5	12.6	15.8	18.9	25.2	31.5	37.8	44.1	50.5	63.1
40°	3.6	7.3	10.9	14.6	18.2	21.8	29.1	36.4	43.7	51.0	58.2	72.8
45°	4.1	8.3	12.4	16.6	20.7	24.9	33.1	41.4	49.7	58.0	66.3	82.8
50°	4.7	9.3	14.0	18.7	23.3	28.0	37.3	46.6	56.0	65.3	74.6	93.3
55°	5.2	10.4	15.6	20.8	26.0	31.2	41.7	52.1	62.5	72.9	83.3	104
60°	5.8	11.6	17.3	23.1	28.9	34.6	46.2	57.7	69.3	80.8	92.4	115
65°	6.4	12.7	19.1	25.5	31.9	38.2	51.0	63.7	76.5	89.2	102	127
70°	7.0	14.0	21.0	28.0	35.0	42.0	56.0	70.0	84.0	98.0	112	140
75°	7.7	15.4	23.0	30.7	38.4	46.0	61.4	76.7	92.1	107	123	153
80°	8.4	16.8	25.2	33.6	42.0	50.4	67.1	83.9	101	118	134	168
85°	9.2	18.3	27.5	36.7	45.8	55.0	73.3	91.6	110	128	147	183
90°	10.0	20.0	30.0	40.0	50.0	60.0	80.0	100	120	140	160	200
95°	10.9	21.8	32.7	43.7	54.6	65.5	87.3	109	131	153	175	218
100°	11.9	23.8	35.8	47.7	59.6	71.5	95.3	119	143	167	191	238
110°	14.3	28.6	42.9	57.1	71.4	85.7	114	143	171	200	229	286
120°	17.3	64.6	52.0	69.3	86.6	104	139	173	208	243
130°	21.5	42.9	64.3	85.8	107	129	172	215	257
140°	27.5	55.0	82.4	110	137	165	220	275
150°	37.3	74.6	112	149	187	224	299
160°	56.7	113	170	227	284
170°	114	229

衝擊力

噴霧對目標表面的衝擊力有幾種不同的表現方法，其中與噴嘴性能有關

且最有用的是每平方厘米衝擊力。

噴霧水理論總衝擊力 = (公斤/平方厘米)

= 0.024(升/分，在噴射壓力下)*√噴射壓力，(公斤/平方厘米)

噴射形狀分類	噴射角度	每平方厘米衝擊力與理論值之百分比
平面扇形	15°25°35°40°50°65°80°	30% 18% 13% 12% 10% 7% 5%
實心錐形	15°30°50°65°80°100°	11% 2.5% 1% 0.4% 0.2% 0.1%
空心錐形	60°80°	1% 2%

密度

所噴射的液體流量 = 水的流量*1/√密度

黏度

絕對黏度是液體的性質，是液體在流動期間對自身成分的形狀或排列改變的抵抗。

液體黏度是影響噴霧形狀形成的主要因素。它在較小程度上也影響流量。

高黏度液體與水相比需要較高的下限壓力來形成一種噴霧形狀並產生狹窄的噴霧角度。

溫度

液體溫度改變不影響噴嘴的噴霧性質，但會影響黏度、表面張力和比重，

這些就會影響噴嘴的噴霧性質。

表面張力

表面張力會影響最小工作壓力，噴流角度和液體粒子大小。

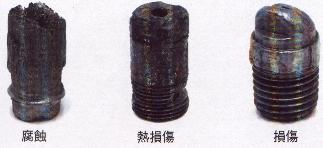

噴嘴磨損

噴嘴的磨損將會使流量增加，破壞噴霧形狀。

典型噴嘴材料的近似耐磨比例

鋁
1

黃銅 1

鋼 1.5-2

蒙乃爾合金 2-3

不鏽鋼 4-6

哈斯特洛伊合金 4-6

硬化不鏽鋼 10-15

斯特萊特合金 10-15

陶瓷 90-120

碳化硅 90-130

碳化物 180-250

影響噴霧性能的因素

	壓力增加	比重增加	黏度增加	流體溫度增加	表面張力增加
噴霧形狀	改進	可忽略	變壞	改進	可忽略
容量	增加	減小	*	**	無影響
噴射角度	增加然後減小	可忽略	減小	增加	減小
液滴尺寸	減小	可忽略	增加	減小	增加
速度	增加	減小	減小	增加	可忽略
衝擊力	增加	可忽略	減小	增加	可忽略
磨損	增加	可忽略	減小	**	無影響
